"ATACMS" остановят "ВИКИНГИ". Гроза "Байрактаров" на тропе войны.

Самоходная пусковая установка "Викинг"

26 мая
20K прочитали

Комплекс 9К37 "Бук" является промежуточным звеном между средствами ПВО ближнего действия типа "Тор" или "Панцирь" и системами С-200-500.

Предназначен для противодействия крылатым ракетам, планирующим бомбам, самолетам и вертолетам всех типов, а так же крупным беспилотникам.

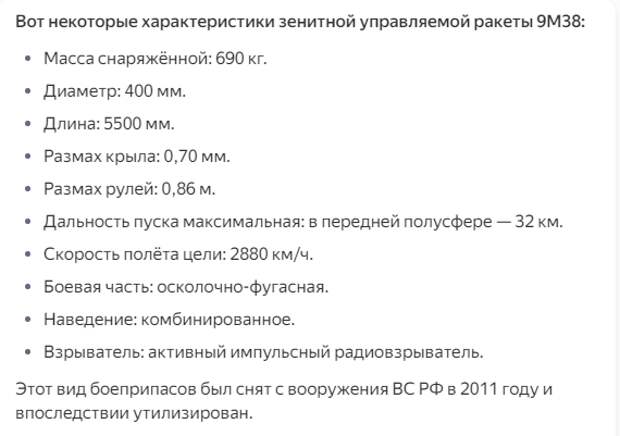

Комплекс был принят на вооружение в 1979 году. В его состав входили: 1. Станция обнаружения 9С18 (Купол), способная обнаруживать и опознавать воздушные объекты на расстоянии 120 км, в том числе низколетящие (до 30 м.) на расстоянии 45 км. 2. Командный пункт 9С470, который определял необходимые для уничтожения цели. 3. Самоходные пусковые установки 9А310, запускающие зенитные управляемые ракеты 9М38. 4. Пуско-заряжающая установка 9А39.

Комплекс 9К37 "Бук".

После обнаружения цели станцией обнаружения "Купол",СОУ 9А310 производит ее захват своим радаром и наводит на цель одну из четырех ракет 9М38, которая и уничтожает цель.

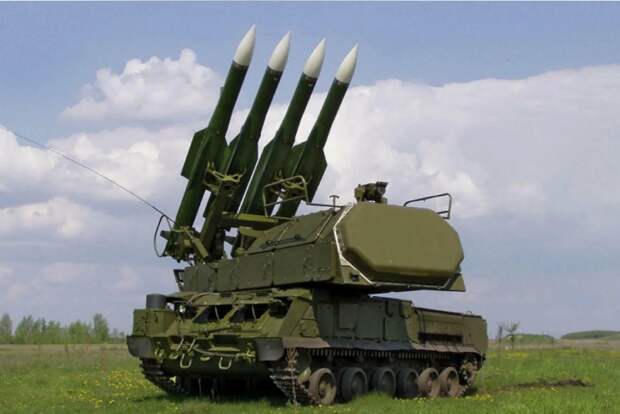

Самоходная огневая установка 9А310.
Комплекс 9К37 "Бук" является промежуточным звеном между средствами ПВО ближнего действия типа "Тор" или "Панцирь" и системами С-200-500.-3

Принятие США на вооружение в 1983 крылатых ракет большой дальности "Томагавк", которые летят на небольшой высоте с большой скоростью, заставило СССР срочно разрабатывать более дальнобойные и более управляемые ракеты. В 1997 году на вооружение принимаются ракеты 9М317 с зоной поражения по дальности до 45 км. и до 25 км. по высоте. В новой ракете предусматривается использование инерциально-корректируемой системы управления с полуактивной радиолокационной ГСН с наведением по методу пропорциональной навигации.

9М317

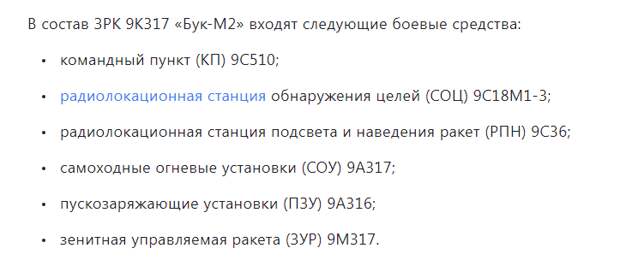

В 2011 году на вооружение был принят комплекс "Бук-М2" с СОУ 9А317 на которой был установлен новый радар наведения с фазированной антенной решеткой и электронным сканированием луча. Установка может одновременно вести несколько целей с диапазоном их поражения в 6 секунд. 9А317 получила возможность самостоятельно находить и уничтожать вражеские объекты.

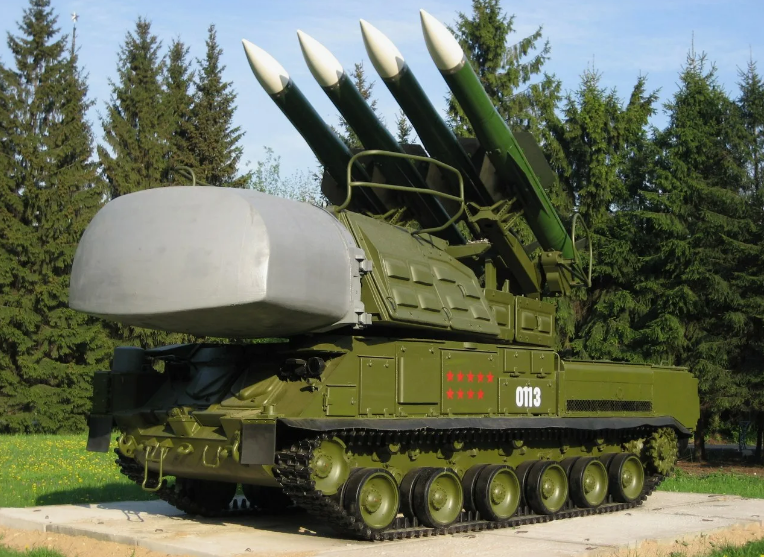

СОУ 9А317
Комплекс 9К37 "Бук" является промежуточным звеном между средствами ПВО ближнего действия типа "Тор" или "Панцирь" и системами С-200-500.-6

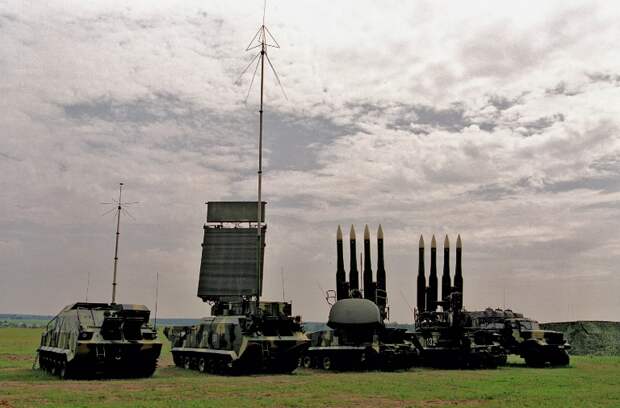

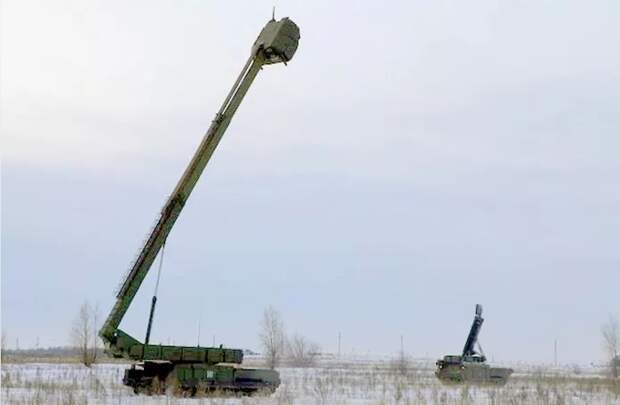

Для эффективного захвата низколетящих крылатых ракет в комплексе "Бук-М2" был применен новый элемент. Радиолокационная станция подсвета и наведения ракет 9С36, представляет из себя антенну с ФАР установленную на высоте 21 м с помощью телескопической опоры. Станция может выполнять поиск целей на расстоянии до 120 км, в том числе летящих на малых и сверх малых высотах. Одновременно может быть обнаружено до 10 целей.

Станция наведения ракет 9С36.

РПН 9С36 предназначена для использования с двумя пуско-заряжающими установками 9А316, обеспечивая одновременно обстрел 4 целей в условиях лесистой и горной местности с высотой рельефа до 20 м. ПЗУ 9А316 способен запускать 8 ракет в непрерывном режиме и самостоятельно заряжаться с транспортной машины.

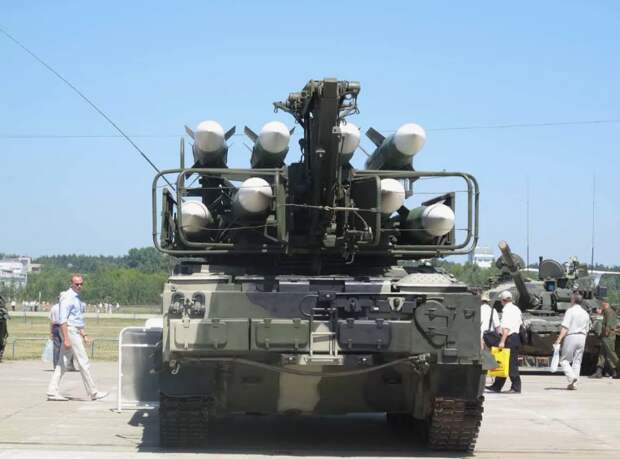

ПЗУ 9А316.

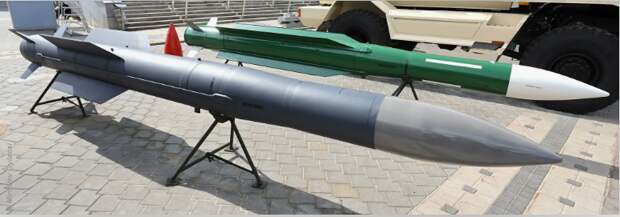

Разработка нового вида ракетного топлива позволила создать ракету 9М317М, с большей дальностью и скоростью полета с повышенными показателями по перехвату крылатых и тактических баллистических ракет. Активная радиолокационная головка самонаведения "Сланец", разработанная ОАО "Московский научно-исследовательский институт "Агат" позволяет захватывать цель с ЭПР 0,3 кв.м. на расстоянии до 35 км. Для большей безопасности и удобства обслуживания ракету разместили в транспортно-пусковом контейнере.

Комплекс 9К37 "Бук" является промежуточным звеном между средствами ПВО ближнего действия типа "Тор" или "Панцирь" и системами С-200-500.-9

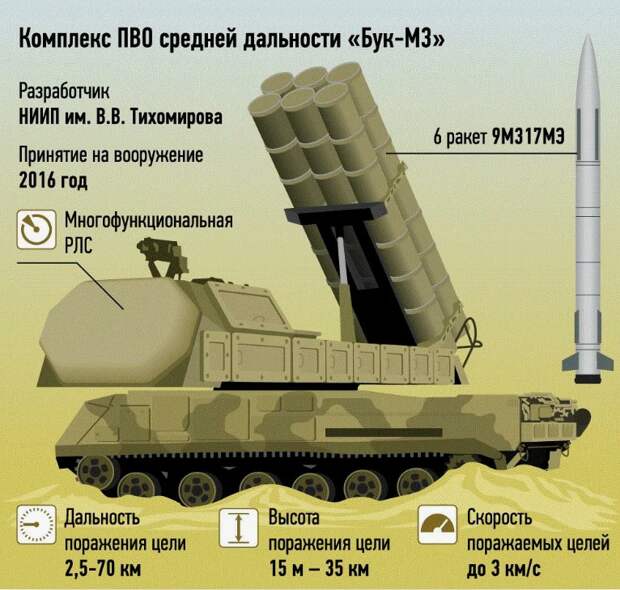

На основании новой ракеты был создан комплекс "Бук-М3", способный поразить любую ракету летящую на скорости менее 3000 м/сек. ( ATACMS 1500 м/сек, Storm Shadow - 1000 м/сек)

Комплекс 9К37 "Бук" является промежуточным звеном между средствами ПВО ближнего действия типа "Тор" или "Панцирь" и системами С-200-500.-10

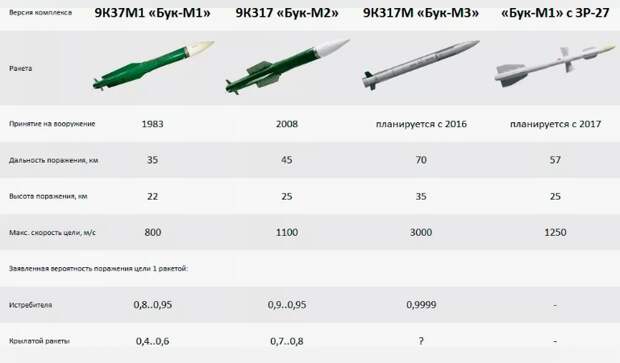

Сравнение ТТХ ракет для "Бука"

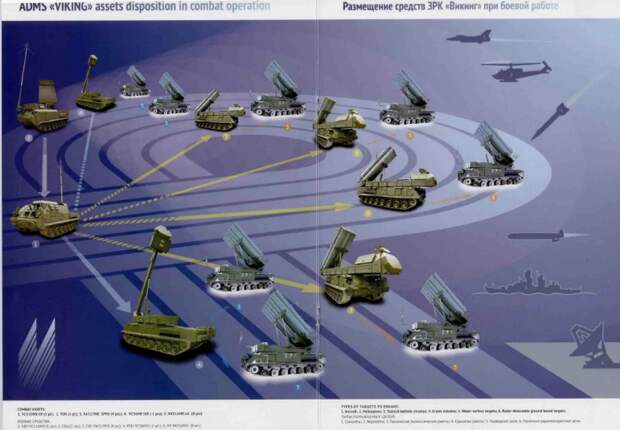

Новый ЗРК "Викинг" предназначен, как для борьбы со всеми имеющимися у противника средства, так и с перспективными. Именно благодаря "Викингу" мы перестали слышать о "Байрактарах"

ЗРК "Викинг"

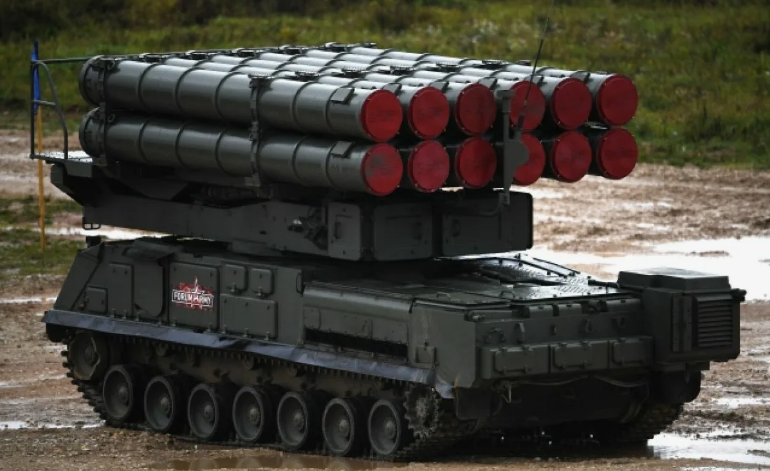

У новых пусковых установок вместо 8 ракет 12. Главное достоинство простота и дешевизна в изготовлении. Предназначены для отражения массированных атак противника.

Самоходная пусковая установка "Викинг"
