Реактивная пусковая установка Type-63

Реактивная пусковая установка для пуска турбореактивных снарядов калибра 107-мм, разработка велась в КНР. В 1963 году система успешно прошла испытания и была принята на вооружение Народно-освободительной армии Китая под обозначением Type 63.

В начале 80-ых годов стоял на вооружении пехотного полка НОАК.

Позднее были заменены более мощными 130-мм системами залпового огня. В настоящий момент небольшое число установок Type 63 разных модификаций находится на вооружении воздушно-десантных войск, горнострелковых и мобильных соединений НОАК.

Кроме варианта установки Type 63, являющегося основным, были разработаны и выпускались:

- облегченный вариант Type 63-1,

- самоходная РСЗО "Тип 81" на базе легкого и грузового автомобиля с отсеком для перевозки боекомплекта из 12 снарядов,

- одноствольная пусковая установка Type 85 на треножном лафете для спецподразделений, а также для размещения на малых кораблях и лодках.

Классификация

Назначение: Системы залпового огня

Боевая часть: Осколочно-фугасная, Зажигательная

Система управления: Неуправляемая

Страна: Китай

Дальность: 8 км.

Год разработки: 1963 г.

Характеристики:

Калибр, 107 мм.

Количество направляющих, 12 шт.

Масса снаряда, 18 кг.

Максимальная дальность стрельбы, 8.5 км.

Расчет, 5 чел.

Масса пусковой установки в боевом положении, 0.611 т.

Габариты пусковой установки в походном положении, 2.6*1.4*1.2 м.

Продолжительность залпа, 7-9 с.

Время пере заряжания, 3 мин.

Описание

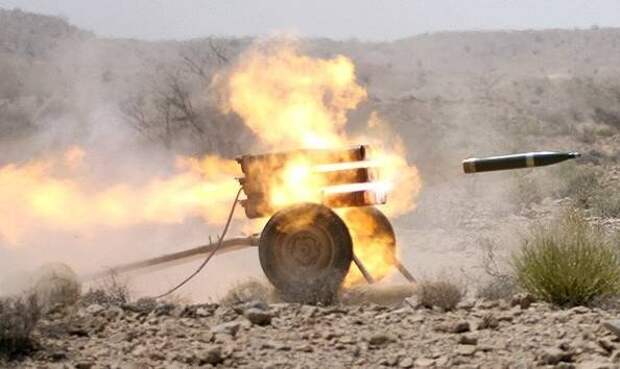

В состав системы входит буксируемая пусковая установка и 107-мм турбореактивные неуправляемые снаряды.

Пусковая установка по конструкции напоминает обычное артиллерийское орудие и состоит из пакета направляющих, подъемного и поворотного механизмов, прицельных приспособлений, электротехнического оборудования. и легкого лафета. Пакет направляющих содержит 12 гладкоствольных труб, расположенных в три ряда по четыре ствола в каждом. Пакет закреплен на верхнем станке лафета, на котором смонтированы также прицельные приспособления, подъемный и поворотный механизмы. С помощью этих механизмов направляющие могут наводиться в вертикальной плоскости в диапазоне углов от 0° до +60° и в горизонтальной плоскости ±15°. Нижний станок лафета имеет две раздвижные трубчатые станины и два откидных передних упора, обеспечивающих достаточную устойчивость пусковой установки при стрельбе.

Одноосный подрессоренный ход с колесами автомобильного типа позволяет буксировать пусковую установку с достаточно высокими скоростями движения. При необходимости пусковая установка может перекатываться на поле боя силами расчета, состоящего из пяти человек.

Стрельба ведется 107-мм одноступенчатыми турбореактивными неуправляемыми снарядами, которые стабилизируются в полете вращением вокруг продольной оси. Реактивный двигатель имеет камеру сгорания, в которой помещен пороховой метательный заряд - семь цилиндрических шашек с осевыми каналами. Для воспламенения порохового заряда используется пирозапал. Вращение создается за счет истечения пороховых газов реактивного двигателя через шесть сопел в кормовой части снаряда, расположенных под углом к продольной оси снаряда. Управление стрельбой осуществляется с помощью выносного пульта.

Основными типами боеприпасов являются:

• осколочно-фугасный снаряд;
• осколочно-фугасный снаряд c повышенным осколочным действием;
• зажигательный снаряд (боевая часть снаряжается зарядом белого фосфора);
• снаряд для постановки радиопомех;

Боевая часть осколочно-фугасного снаряда по своей конструкции напоминает артиллерийский осколочно-фугасный снаряд и снаряжена зарядом взрывчатого вещества, для подрыва которого используются контактный взрыватель и дополнительный детонатор. Взрыватель вворачивается в отверстие в носовой части снаряда перед стрельбой.

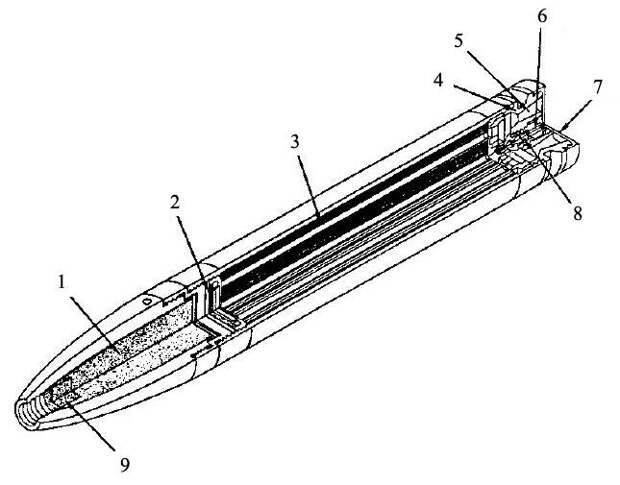

1. заряд боевой части;
2. воспламенитель;
3. заряд твердотопливного двигателя;
4. сопловой блок;
5. сопло;
6. контакт пирозапала;
7. поддон соплового блока;
8. пирозапал;
9. детонатор;
